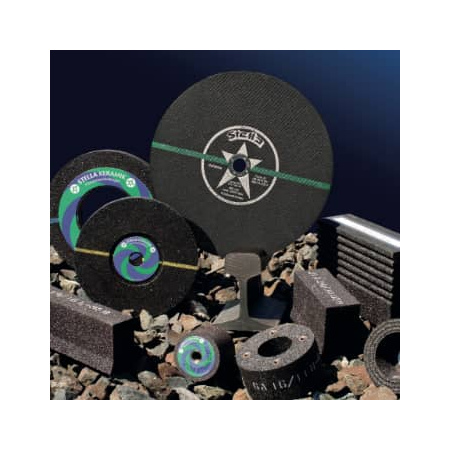

Решения STELLA KERAMIK в области обработки рельсов включает в себя большой ассортимент инструментов для рельсошлифовки: для рельсов с плоским дном и желобчатых рельсов, для термитной сварки, для перепрофилирования рельсов и технического обслуживания рельсов.
Для операции бокового шлифования доступны шлифовальные круги, которые характеризуются особенно прочной структурой, выдерживающей боковые нагрузки, и которые прошли соответствующие испытания.
Шлифовальные круги, которые подвергаются высоким механическим нагрузкам, поставляются армированными сеткой.
Области применения:
- Шлифование плоских и желобчатых рельсов шлифовальными кругами:
- Профилирование головки рельса
- Удаление заусенцев внутренней грани
- Шлифовка желобчатых рельсов
- Шлифовка нанесенных сварных швов
- Шлифование плоских и желобчатых рельсов чашечными кругами:
- Профилирование головки рельса
- Шлифование внутренней грани и стола рельса
- Шлифование швов термитной сварки на стыках рельсов
- Шлифовка нанесенных сварных швов
- Удаление бороздок, темных пятен и т. д.
- Шлифование головки рельса шлифовальными блоками
- Обрезка плоских и желобчатых рельсов
- Шлифовка ходового стола на фрезерно-шлифовальном станке Linsinger
- Шлифование ходового стола с высокой скоростью шлифования
Спецификации кругов для периферийной обработки
|
Области применения
|
Спецификация шлифовальных кругов
|

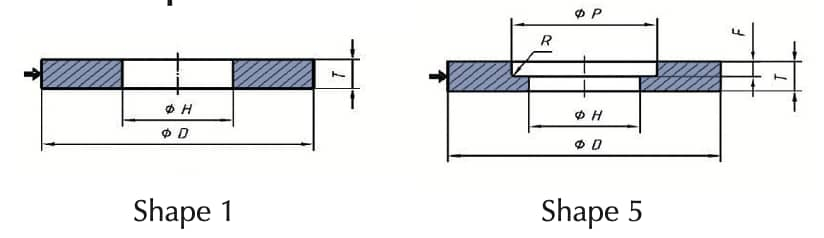

Текущие формы, размеры в мм
|
|
Шлифовка головки рельса
|
1A 14/6 R5 B-50
61A 24/6 R4 B-50
61A 14/20 R4 BF-63
1A 16 O5 BF-50
63A 16/00 R5 B-63
|
1-200x20 bis 30x22(25)
1-230x20 bis 30x22(25)
1-250x20x25,4(76)
5-254x32x25,4 P153xF12
|
|
Шлифование головки рельса на стационарном фрезерном станке
|
20A 46/5 Jot22P03 VX12
|
1-600x75x305,2
|
|
Шлифовка дна канавки
|
1A 14/6 S4 BF-50
61A 20/00 P4 B2-63
|
1-200x10 bis 25x22(25)
1-230x10 bis 25x22(25)
|
|
Шлифование нанесенных сварных швов
|
1A 16/6 P-Qu5 BF-80
|
1-200x20 bis 25x22(25)
|
|
Шлифование канавок
|
1A 14/6 R5 B-50
61A 24/6 R4 B-50
61A 14/20 R4 BF-63
|
1-230x8 bis 15x22(25)
|
|
Удаление заусенцев с внутренней грани
|
1A 16/20 R-S5 BF-50
61A 16/6 R-S5 BF-50
61A 14/20 R4 BF-63
|
1-260x15 bis 25x120
|
Обработка боковых сторон
|
Области применения
|
Спецификация шлифовальных кругов |

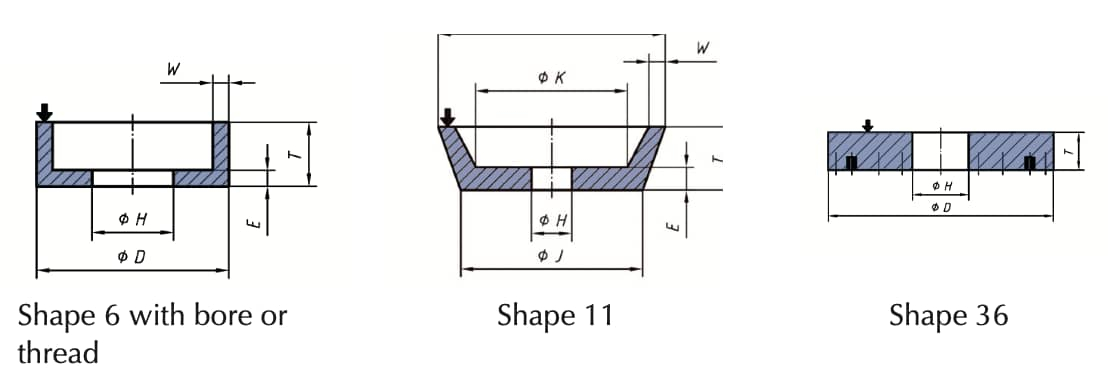

Текущие формы, размеры в мм |
|
Шлифование головки рельса горячей и холодной термитной сваркой - чашечные круги
|
1A 16 Qu5 B
1A 16/20 S5 B
60A 20/2 O7 B
|
6-80x100xM20 W19xE23
6-100x90x20 W25xE20
6-100x100xM20 W25xE23
6-125x65xM20 W35xE23
6-156x80xM20 W53xE23
|
|
Шлифование головки рельса горячей и холодной термитной сваркой - цилиндрический чашечный круг
|
1A 14 Qu5 B
62A 16/11 Qu-R5 B
43A 20/00 P1 B
|
36-125x60x55 4xM8
36-150x60x80 4xM8
36-200x80x130 4xM10
|
|
Шлифование головки рельса коническими чашками
|
1A 16/20 R-S5 B-50-W
|
11-110/J90x55x22,23 W20xE10xK55
|
|
Шлифование рабочих кромок на желобчатых рельсах
|
61A 16/20 R4 B 61A 20/24 R-S5 B
|
6-100x110x22 W20xE20
|
|
Шлифовка головки рельсов (трамвайных путей),
Перепрофилирование профиля головки рельса
|
1A 16/00 P7 B
1A 16/20 Qu5 B
1A 16/20 S5 B
1A 20/00 R7 B
61A 16/20 R4 B
61A 20/24 R-S5 B
69A 20/00 S4 B
|
6-80x100xM20 W19xE23
6-100x85x20 W25xE20
6-100x110x22 W20xE20
6-100x110xM20 W25xE23
6-125x65xM20 W35xE23
6-150x75xM5/8“ W50xE19
6-156x80xM20 W53xE23
|
