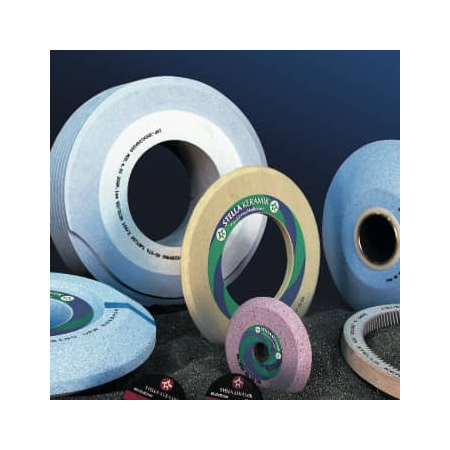

Немецкие шлифовальные круги STELLA KERAMIK. Благодаря постоянныму совершенствованию, применению в производстве высококачественных абразивных зерен и инновационных систем связки, шлифовальные круги для обработки боковых поверхностей зубьев отвечают постоянно растущим требованиям новых поколений шлифовальных станков.
Для профильного шлифования, зубошлифования, а также для непрерывного шлифования, использование высокопористых шлифовальных кругов STELLA KERAMIK гарантирует, что обработка будет проводится без прижогов со стабильностью профиля.

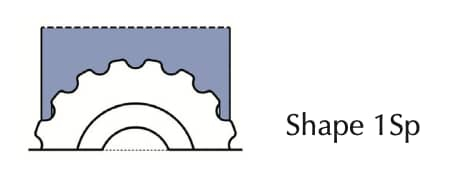

Высокоточные отделочные станки, как например Burri, гарантируют предварительное профилирование без искажений с минимальными затратами на правку шлифовального станка. Червячные шлифовальные круги могут быть изготовлены без профиля или профилированы с числом заходов до 9.
Шлифовальный инструмент подходит для:
- Непрерывное шлифование методом обкатки
- Шлифование методом обкатки по одной поверхности зуба
- Непрерывное профильное шлифование
- Прерывистое профильное шлифование
- Шлифование конического колеса со спиральными зубьями
- Хонингование боковых поверхностей зуба
Непрерывное шлифование методом обкатки
 |
Модуль |
Спецификация шлифовальных кругов |
| 0,5 – 1,25 |
20A 150 i8 VX
92/283A 150 Jot8P1 V10
|
| 1,0 – 3,5 |
20A 120 i8 VX
283A 120/2 i-Jot10 VX
92/283A 100/2 i8P1 V10
92/313A 100/2 Jot10P1 V10
94A 100/2 i8P1 V10
|
| 2,0 – 7,0 |
20A 100 i8 VX
283A 80/5 i-Jot10 VX
92/283A 90/2 Jot12P02 V10
92/313A 80/5 Jot10P1 V10
92/313A 80/2 i12P02 V8KK125
94A 80/5 i8P1 V10
|
| более 6,0 |
20A 80 i8 VX
92/313A 80/10 H11P0 V10
|
Непрерывное профильное шлифование
 |
Спецификация |
| 20A 100/2 G17P1 V10
92A 120 H17P1 V10
|
Шлифование методом обкатки по одной поверхности зуба и профильное шлифование
 |
Модуль |
Шлифование методом обкатки по одной поверхности зуба |
Профильное шлифование |
| 1,0 – 3,0 |
20A 80/2 Jot14P1 V6
94A 80/2 Jot14P1 V10
|
20A 80/2 H17P1 V6
94A 80/2 i16P1 V10
|
|
3,0 – 6,0
|
20A 60/2 Jot14P2 V6
94A 60/2 Jot14P2 V10
|
20A 60/2 H17P2 V6
94A 60/2 i16P2 V10
|
|
более 6,0 и грубая шлифовка
|
20A 46/2 i8P2 V55
92A 46/2 i10P2 V10
|
20A 46/2 H14P2 V6
94A 46/2 i14P2 V10
|
|
|
Грубое шлифование |
Финишная обработка |
| 94A 46 E9P1 V8
94A 54/2 G9P1 V8
|
94A 80 G9P1 V8 |
Шлифование конического колеса со спиральными зубьями
 |
Универсальное использование |
223A 60 i5 V23
92A 70 i8P2 V8
BP 80 i8P02 V8
|
| Автомобильная трансмиссия |
94/223A 54/2 i14P02 V8
94A 70/6 i16P02 V8
|
Удаление заусенцев
 |
1A 60/6 V4 BF |
| 2A 70/12 T5 BF |
| 1A 100 T BF |
| 1A 100 V BF2 |

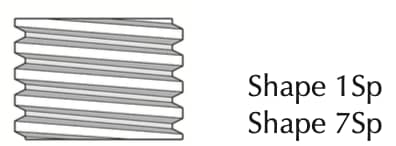

Резьбошлифование
| Незакаленная и цементированная сталь (Шаг резьбы/мм) |
Продольное шлифование однореберными шлифовальными кругами |
Продольное шлифование многореберными шлифовальными кругами |
Врезное шлифование с помощью многореберных шлифовальных кругов |
| 0,6 – 0,8 |
20A 320 M7 V16cbt |
20A 320 L7 V16cbt |
20A 320 Jot7 V16cbt |
| 0,9 – 1,5 |
20A 240 M7 V49 |
20A 240/2 L7 V1 |
20A 240/2 Jot7 V1 |
| 1,75 – 2,5 |
20A 180 M7 V49 |
20A 180 Jot7 V1 |
20A 180 i7 V1 |
| 2,75 – 6,0 |
20A 120 L7 V1 |
20A 120 Jot7 V1 |
20A 120 i7 V1 |
| Инструментальная сталь и быстрорежущая сталь (HSS) |
Продольное шлифование однореберными шлифовальными кругами |
Продольное шлифование многореберными шлифовальными кругами |
Врезное шлифование с помощью многореберных шлифовальных кругов |
| 0,6 – 0,8 |
70C 320 Jot8 V40cbt |
70C 320/2 i8 V40cbt |
70C 320/2 i8 V40cbt |
| 0,9 – 1,5 |
60C 280 Jot7 V30 |
70C 320 i8 V40cbt |
70C 320 i8 V40cbt |
| 1,75 – 2,5 |
60C 220 K7 V30 |
70C 240/5 Jot7 V30 |
70C 240/5 Jot7 V30 |
| 2,75 – 6,0 |
60C 150 K7 V30 |
70C 240 Jot7 V30 |
70C 240 Jot7 V30 |
